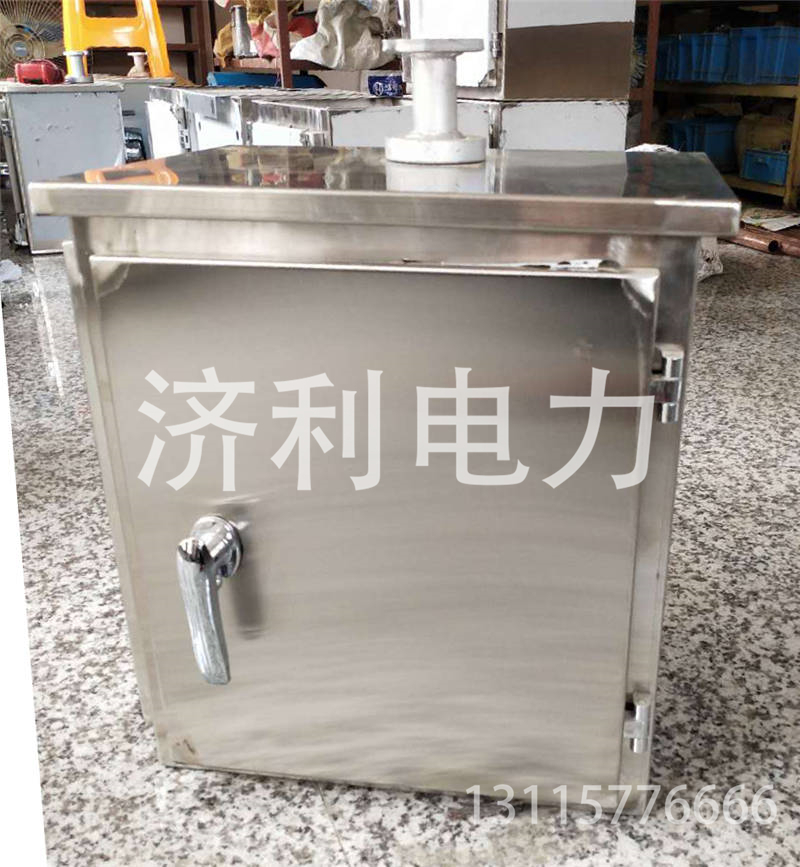

CJ系列电动操作机构

一、主要用途与适用范围
CJ系列电动操作机构，属户外产品，供操作高压隔离开关之用，可进行远方控制，也可就地用电动控制或用摇把进行人才操作。
二、产品的工作条件和工作环境
环境温度：-50C~+50C
海拔：不超过2000m
风速：不超过34m/s
覆冰厚度：不超过10mm
地震强度：不超过8度
空气污秽程度：适用于IV、III级及以下污秽地区
无频繁激烈震动，无易燃易爆和化学腐蚀物
阳光辐射强度：1000W/m2(晴天中午）
不适用于具有大量导电气体、尘埃或足以降低其电气性能及有爆炸危险的场所
不适用于非水平安装的场所
电源电压变化范围：额定电压的85%~110%

三、产品结构特点

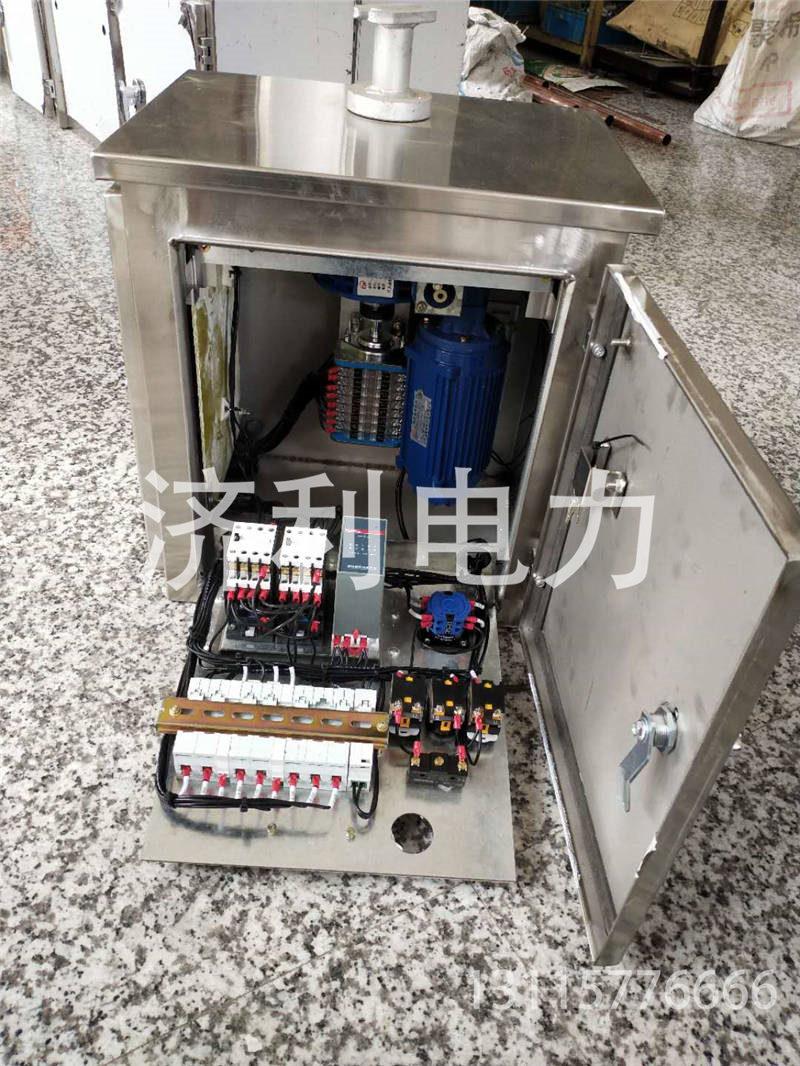

CJ系列机构采用电动机驱动涡轮杆减速装置，带动输出轴工作，输出轴采用缡直安装，具有噪声小的特点。
CJ系列机构中采用电气分、合闸终点限位开关与机械限位装置相配合的方式，使机构主轴限制在准确的位置。

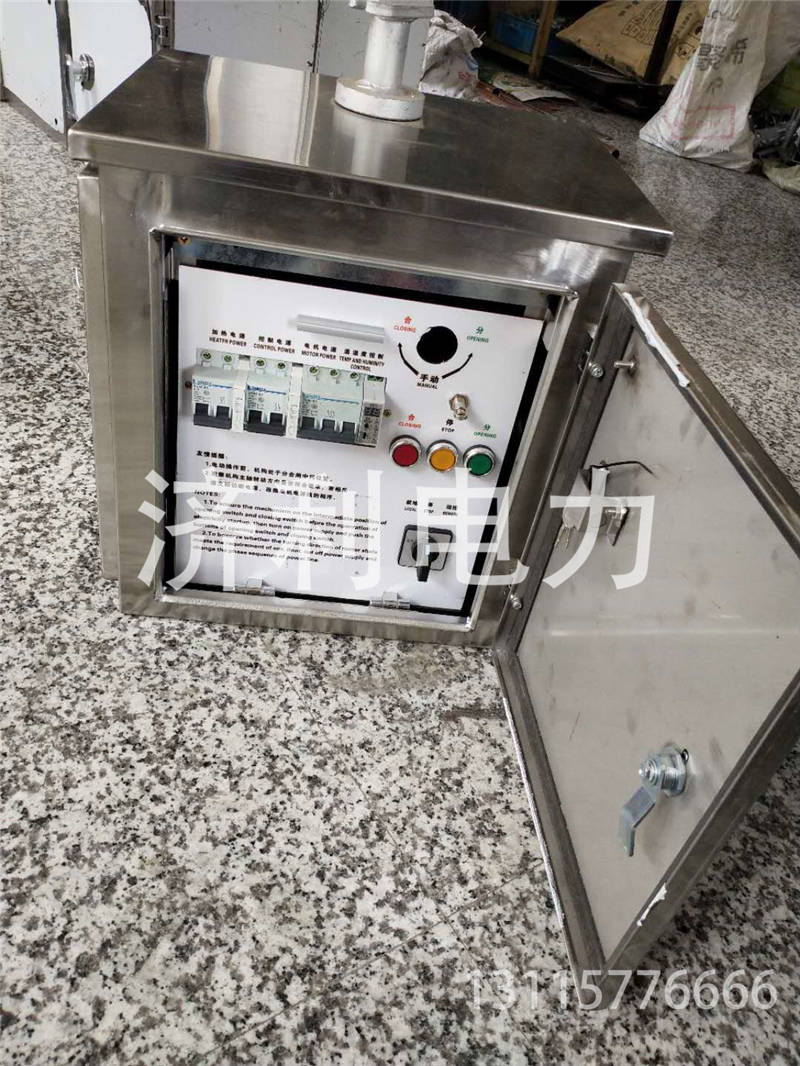

CJ系列机构箱内设有远、近可控开关，可实现就地电动分、合闸操作和远方摇控操作，并可用摇把进行人力分、合闸操作。通过摇把的插入与拔出，自动实现与电动相互闭锁。
CJ系列电动机构采用了先进、可靠、免维护的电子式电动机保护器，该保护器是根据隔离开关电动机构的运行特点设计的，采用电流检测技术，无需外电源，对电动机运行中的对称性故障（如过载，堵转等）及非对称性故障（如断相、电流不平衡）有可靠保护功能。

CJ系列电动机构内正常装有8常开、8常闭的辅助开关，由转轴带动辅助开关切换，在隔离开关在合闸位置时发出相应的信号CJ系列电动机构的电气原理及内部结构相同，只有安装背板有所区别，通过变换安装背板，可实现CJ系列机构箱之间的互换和对老型号CJ2、CJ5、CJ6、CJ9操作机构的升级改造。
