ZCW-72.5(126)T/T3150-40高压交流SF6罐式断路器 三工位隔离

详细介绍




一、概述

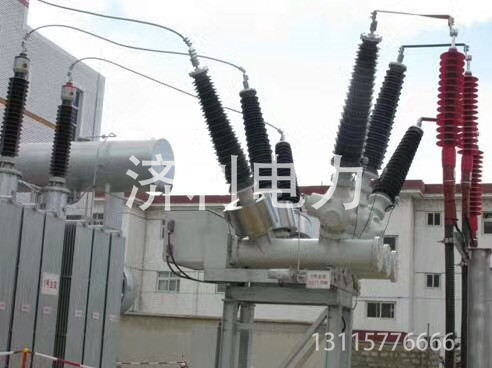

► ZHW4-126六氟化硫气体绝缘复合式组合电器是应用5「6气体作为绝缘和灭弧介质的新型开关设备。
► 本开关设备为三相机械联动结构。其组成元件包括断路器、三工位开关(复合隔离-接地开关)、电流互感器、进出线套管等一次电气设备和相应的二次控制、测量和监视装置。
二、特点
► 优越的开断能力
断路器采用自能式灭弧室,配用弹簧操动机构。由于采用了新型的灭弧室结构,灭弧室的分闸速度、喷口及压气缸等有关参数与通常的压气式灭弧室相比,作了进一步的优化设计,充分利用电弧的能量熄弧,因而进一步提高了灭弧室开断能力。
► 高度的绝缘可靠性
由于导体和绝缘件均封闭于接地的金属外壳之内,这些部件均不受外界环境影响,其性能长期不会发生老化,从而保证了高度的绝缘可靠性。
► 操动机构无油化、无气化,具有高度运行可靠性由于断路器配用弹簧机构,隔离开关、接地开关配用电动机构,因而实现了无油化、无气化,既避免了火灾危险,也不需配用空压机系统,从而大大提高了运行可靠性。
► 体积小,重量轻
复合式组合电器为三相机械联动结构,外壳为铝合金或铸铝合金,重量很轻。总体布置采用“积木式”结构,体积小,布置紧凑。因而使开关设备的总体积缩小,总重量减轻。与常规电站相比,使占地面积进一步减小。
► 安装周期短
在工厂装配和调试后,复合式组合电器基本上以一台产品为整体进行包装及运输,现场不需要大量的安装和调整工作,因而安装周期短。
► 维修工作量小
由于弹簧机构和电动机构不需要压缩空气,运行可靠,因而检修工作量大大减少,同时,由于SF6气体性能衰减以及因开断电弧引起的弧触头磨损很小,因而维修工作量很小。
► 低噪音运行
由于断路器、隔离开关、接地开关的机构均不需要压缩空气,操作时不排放气体,因而操作噪音极低。
► 优良的抗震性能
由于组合电器的重心低、重量轻,结构紧凑,因而产品具有优良的抗震性能。
► 标准化、系列化

产品严格按照国际电工委员会标准(IEC)及国家标准(GB)进行设计及制造,其结构、性能完全满足标准化、系列化的要求。
