ZCW-72.5(126)T/T3150-40高压交流SF6罐式断路器

详细介绍

产品基本情况：

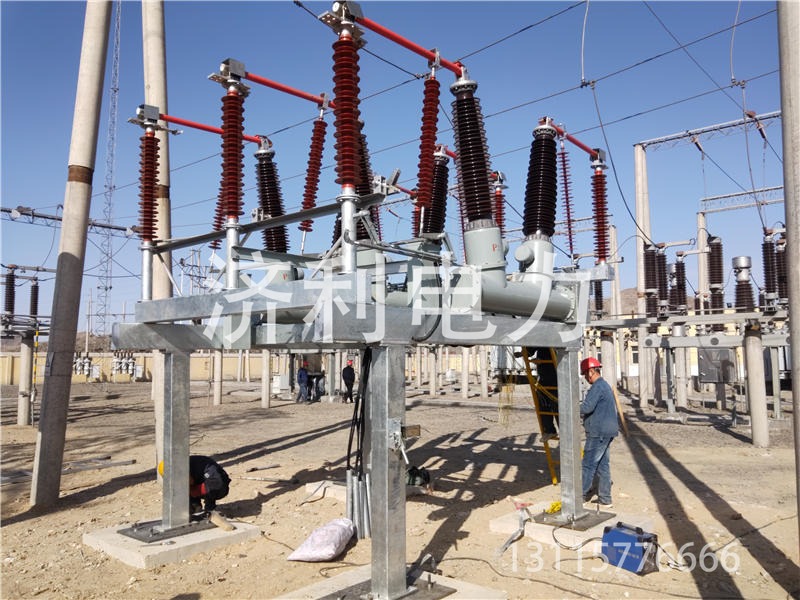

ZCW-126 敞开式组合电器是采用空气作为外绝缘，SF6气体作为灭弧介质的成套组合设备。用于三相交流的126kV输配电系统的控制与保护，适用于工矿企业变电站、山区变电站。其主要特点如下：

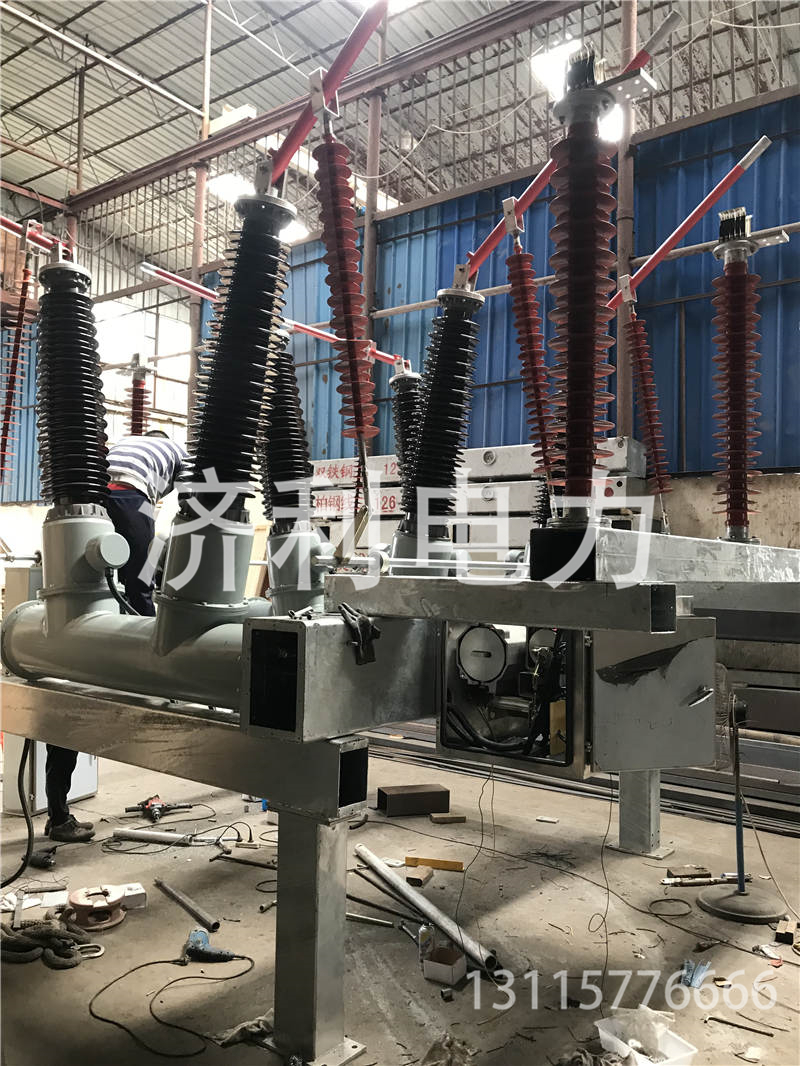

1、将断路器、电流互感器、隔离开关、接地开关、电压互感器、避雷器等元件有机的组合在接地的钢结构支架上，结构紧凑。
2、断路器灭弧室采用自能式灭弧原理，开断能力强、燃弧时间短，电寿命长，满容量开断20次、结构简单可靠。断路器配用CT26型弹簧操作机构，结构紧凑，可靠性高，维护工作量少，机械寿命长达10000次，符合“无油化”要求。
3、隔离开关使用复合绝缘子，单臂直抡式结构，采用自力型石墨镀银铬青铜触指，结构受力性能好，通流能力强。隔离开关和接地开关均为空气绝缘，运动轨迹及工作位置均明显可视。
产品参数：

额定电压			kV	126
额定频率			Hz	50
额定绝缘水平	1min工频耐受电压（有效值）	相对地	kV	230
		断口间		230+70
	雷电冲击耐受电压（峰值）	相对地		550
		断口间		550+100
额定电流			A	2000
额定短路开断电流			kA	40
额定短时耐受电流			kA	40
额定短路持续时间			s	4
额定峰值耐受电流			kA	100
额定短路关合电流			kA	100
机械寿命			次	10000
