++++概述：

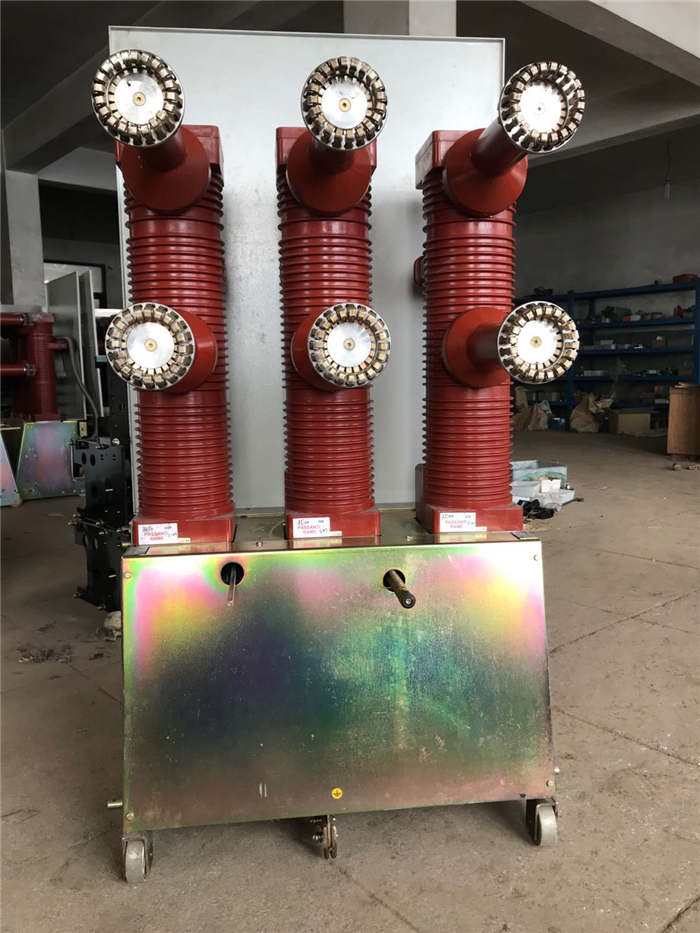

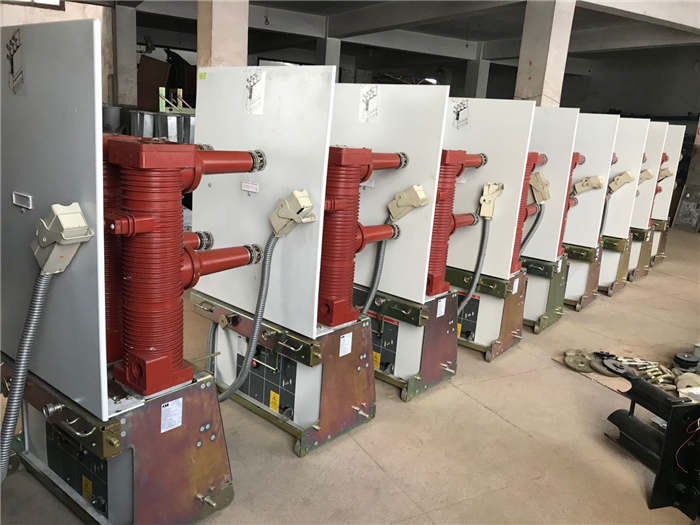

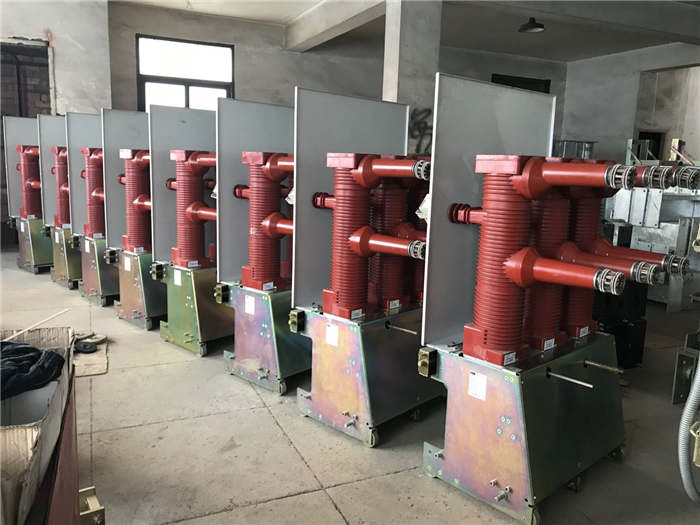

户内高压手车式六氟化硫断路器是，该产品适用于三相交流50Hz,35kV,20kV,10kV电力系统。可用来分、合额定电流和故障电流，并可用于频繁操作场合，也可作联络断路器和开断关合电容器组断路器。该断路器配用最新型的DEM弹簧操作机构（交、直流两用），性能卓越。

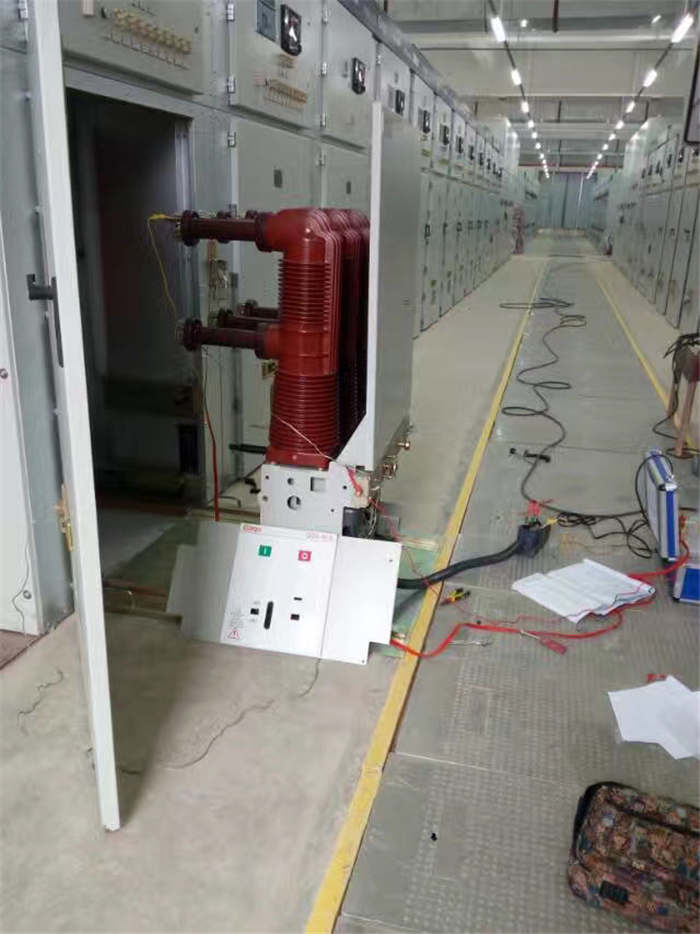

产品可为固定式与手车式，安装方向：分为侧装与正装。具体技术参数请与公司技术人员协商。
++++产品技术优势：

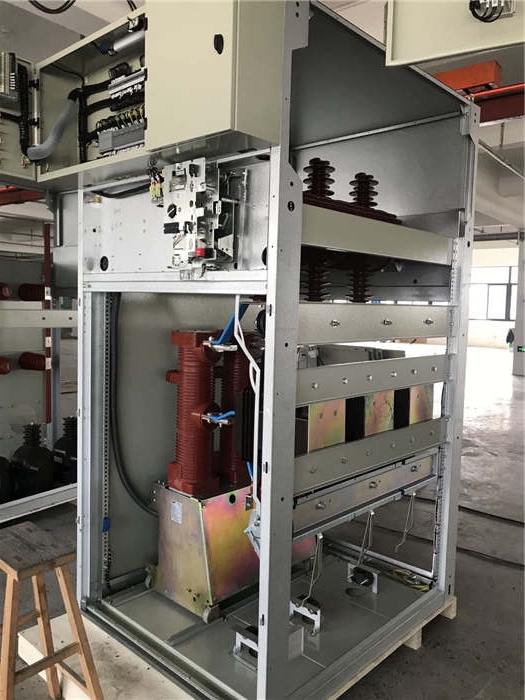

1．高裕度的一次高电压绝缘设计IP33防护等级!整体开关柜采用敷铝锌板加工而成,设计加强了对正面操作室的绝缘安全等级的考虑,从而更好的保证整体开关柜对人身的安全!
2.SF6断路器采用自能式灭弧原理。
3．紧凑化设计组合开关,隔离带接地.电寿命与机械寿命高!
4．高可靠性.很低的SF6气压力,低泄露率0.1%/年!
++++主要技术参数：
|
序号 |
名称 |
单位 |
数据 |
|
|
1 |
额定电压 |
KV |
12-24-40.5 |
|
|
2 |
最高电压 |
KV |
17.5-27-42 |
|
|
3 |
定绝缘水平 |
雷电冲击耐压（全波峰值） |
KV |
75/95/110/150/185/215 |
|
工频耐压（1分钟） |
KV |
50/60/95 |
||
|
4 |
额定电流 |
A |
1250-3150 |
|
|
5 |
机械寿命 |
次 |
10000 |
|
|
6 |
sf6额定压力（20℃时表压） |
Mpa |
0.250 |
|
|
7 |
闭锁压力（20℃时表压） |
Mpa |
0.30 |
|
|
8 |
最低使用环境温度 |
℃ |
-30 |
|
|
9 |
额定短路开断电流 |
KV |
25-31.5-40 |
|
|
10 |
额定短路关合电流（峰值） |
KV |
63-80-100 |
|
|
11 |
额定短时耐受电流（热稳定电流） |
KA |
25-31.5-40 |
|
|
12 |
额定峰值耐受电流（动稳定电流） |
KA |
63-80-100 |
|
|
13 |
额定失步开断电流 |
KA |
21.5-27-34.4 |
|
|
14 |
额定短路开断电流下的累计开断次数 |
次 |
30 |
|
|
15 |
额定短路持续时间 |
S |
4 |
|
|
16 |
合闸时间（额定操作电压下） |
S |
≤0.1 |
|
|
17 |
分闸时间（额定操作电压下） |
S |
≤0.06 |
|
|
18 |
额定操作顺序 |
|
分-03s—合分 -180s—合分 |
|
|
19 |
额定开合单个电容器组电流 |
A |
400-630-800-1250-1600 |
|
|
20 |
年漏气率 |
% / 年 |
≤0.1 |
|
|
21 |
六氟化硫气体水份含量（20℃时） |
uL/L |
≤150 |
|
|
22 |
配CD56型永磁操动机构的额定操作电压 |
|
AC/DC:380/220V/110V |
|
|
合闸线圈、分闸线圈电压 |
V |
交流：220 380 直流：48 110 220 |
||
|
储能电机电压 |
V |
交流：220 直流：220/110 |
||
|
23 |
六氟化硫气体重量 |
KG |
1.5 |
|
|
24 |
断路器（包括操动机构）重量 |
KG |
150-200 |
|
