ZW32-40.5户外高压真空断路器

详细介绍

ZW32-40.5系列户外高压真空断路器(以下简称“断路器”)用于交流50Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流之用，它具有过载及短路保护功能，满足控制、测量要求，还可实现远方控制、监视等。适用于变电站及工矿企业配电系统中作保护和控制之用及农村电网中频繁操作场所。

2.1 周围空气温度:上限+40℃, 下限-45℃;
2.2 海拔:≤2000m(若海拔增高，则额定绝缘水平相应提高)
2.3 风压:不超过700Pa(相当于风速34m/s)
2.4 地震烈度:不超过8度;
2.5 污秽等级:IV级;
2.6 最大日温差:不超过25℃

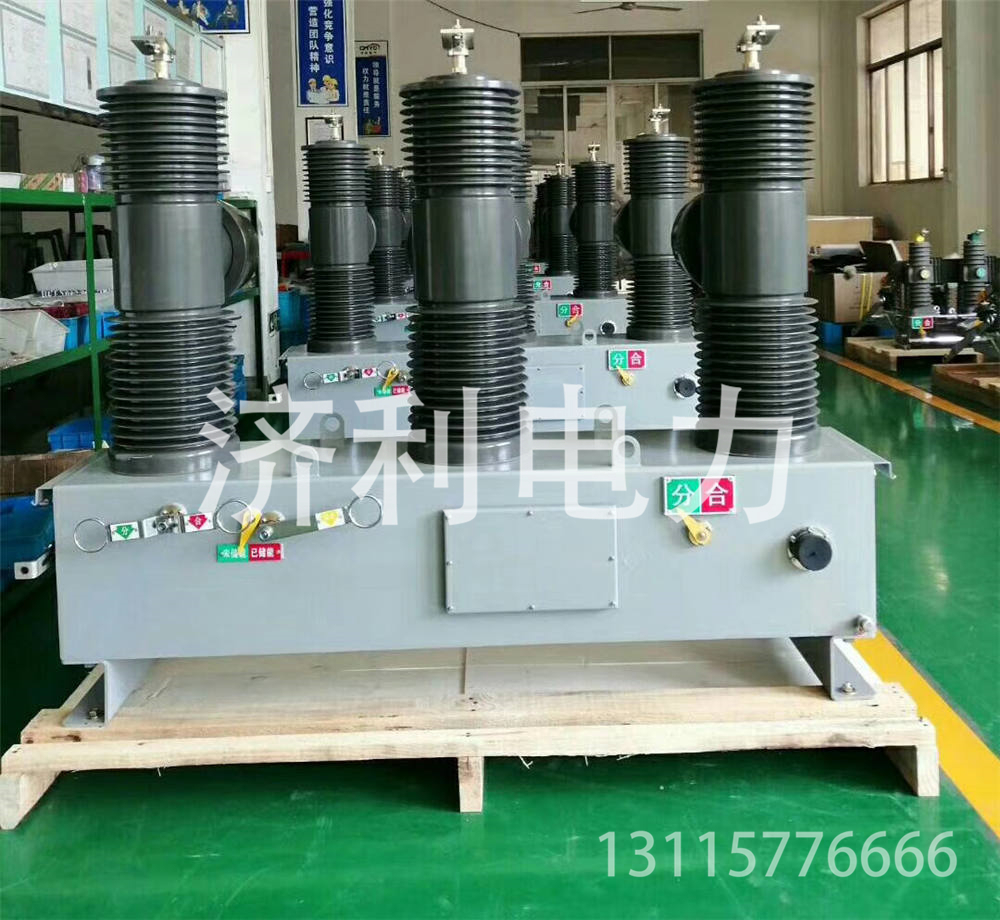

断路器由三相支柱式结构及内装操作部件的箱体构成，箱体上设有供安装固定、吊运的支座和吊环。
3.1 装有真空灭弧室的柱上真空断路器开断关合性能稳定可靠，具有无燃烧和爆炸危险、安装、免维护、体积小、重量轻和使用寿命长。
3.2 断路器采用全封闭结构、密封性能好，具有良好的防潮、防凝露性能，使用于高温潮湿地区使用。
3.3 断路器可装设二相或三相CT,输出二相或三相电流供智能控制器进行信息分析。
3.4 断路器的合、分闸可手动或电动操作，亦可遥控。
3.5 操作机构密封在开关箱体内部，可以有效地避免开关因长期处于户外环境下而引起机构的锈蚀。
3.6 操作机构新颖、简单、动作可靠、体积小、机械寿命可达1万次。
3.7 断路器的安装方式可用悬架吊装在横杆上，亦可装在构架上。
